Opis

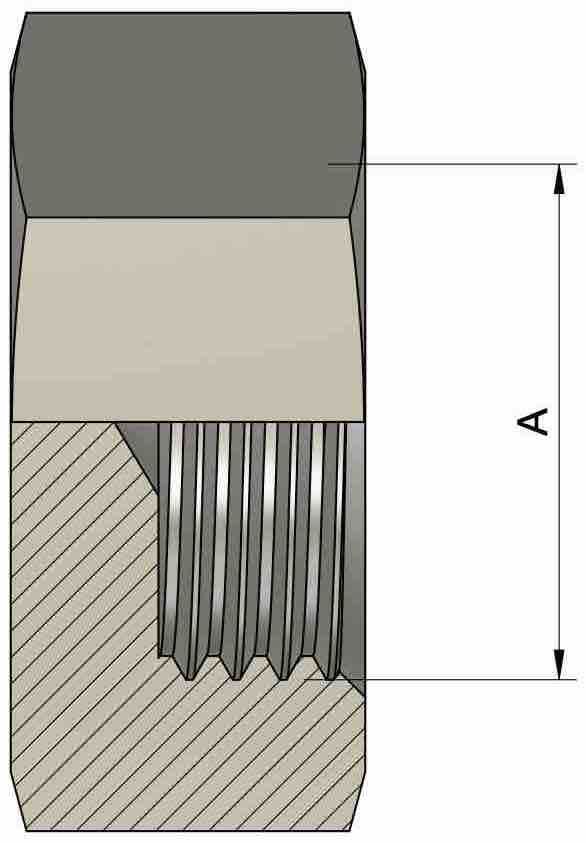

Korek ORFS GW 1.3/16" gwint wewnętrzny
Korek służy do zamknięcia niewykorzystywanego przyłącza instalacji. Jest stosowany podczas konfiguracji obwodu, przy zaślepianiu portu lub wykonywaniu połączenia, które nie ma być aktualnie połączone z przewodem. Rozmiar oraz rodzaj uszczelnienia muszą odpowiadać zamykanemu przyłączu.
Budowa i sposób działania
W zależności od wykonania korek wkręca się w otwór albo nakręca na zewnętrzny gwint. Sam gwint odpowiada za zamocowanie, natomiast szczelność powstaje na powierzchni przewidzianej w danym systemie. Warianty uszczelniane płasko, stożkowo lub za pomocą pierścienia nie są automatycznie zamienne.
Strona oznaczona ORFS jest połączeniem uszczelnianym czołowo z właściwym O-ringiem. Jeżeli druga strona ma inny standard, jej uszczelnienie dobiera się oddzielnie. Złącza przejściowego nie należy traktować jak dwóch identycznych przyłączy.
Parametry wariantu
- Oznaczenie produktu: *KOREK-GWO-1.3/16
- Rozmiar: ORFS 1,3/16"-12
- Rodzaj uszczelnienia 1: płaskie
- Typ gwintu 1: gwint wewnętrzny
Zastosowanie
Zamknięcie portu takim elementem pozwala zachować przewidziany układ instalacji bez montowania zbędnego odcinka przewodu. Ma to zastosowanie przy serwisie armatury, rozdzielaczy i elementów przyłączeniowych wyposażonych w pasujący port. Korek dobiera się do warunków pracy całego połączenia.
Dobór i montaż
Porównaj średnicę i skok gwintu oraz kształt gniazda. Sprawdź stan powierzchni uszczelniającej i obecność właściwego uszczelnienia. Dokręcenie powinno odpowiadać wykonaniu elementu; nadmierna siła nie zastąpi poprawnie dobranej uszczelki ani zgodnego stożka.
