Opis
Złącze grodziowe ORFS GZ/GZ 9/16"/ 9/16"
Złącze grodziowe umożliwia przeprowadzenie połączenia przez ściankę lub wspornik i zamocowanie go w ustalonej pozycji. Tworzy punkt przyłączeniowy oddzielający odcinki przewodów po obu stronach przegrody. Wymiary montażowe należy dopasować do otworu i grubości ścianki.
Budowa i sposób działania
Gwint utrzymuje elementy połączenia, natomiast szczelność zależy również od właściwej powierzchni przylegania i uszczelki przewidzianej dla danego wykonania. Oznaczenia GZ i GW określają odpowiednio gwint zewnętrzny i wewnętrzny. Podobna średnica nie wystarcza do potwierdzenia zgodności różnych systemów.
Strona oznaczona ORFS jest połączeniem uszczelnianym czołowo z właściwym O-ringiem. Jeżeli druga strona ma inny standard, jej uszczelnienie dobiera się oddzielnie. Złącza przejściowego nie należy traktować jak dwóch identycznych przyłączy.
Parametry wariantu
- Oznaczenie produktu: *ZGR-ORFS-9/16
- Wersja: Prosta
- Typ gwintu 1: gwint zewnętrzny
- Rodzaj uszczelnienia 2: o-ring w płaskiej powierzchni łącznika
- Typ gwintu 2: gwint zewnętrzny
- Rodzaj uszczelnienia 1: o-ring w płaskiej powierzchni łącznika
- Rozmiar: 9/16"/ 9/16"
Zastosowanie
Stały punkt grodziowy porządkuje prowadzenie przewodów i ułatwia podłączenie części instalacji po przeciwnej stronie osłony. Mocowanie powinno przenosić obciążenia bez luzowania korpusu. Dobór obejmuje gwinty robocze oraz element ustalający złącze w przegrodzie.
Dobór i montaż
Porównaj średnicę i skok każdego gwintu oraz rodzaj uszczelnienia po obu stronach. Montuj na czystych, nieuszkodzonych powierzchniach, bez naprężania przewodu. Dobór uszczelniacza i momentu dokręcenia powinien odpowiadać wykonaniu przyłącza; nie każda złączka uszczelnia się bezpośrednio na zwojach gwintu.

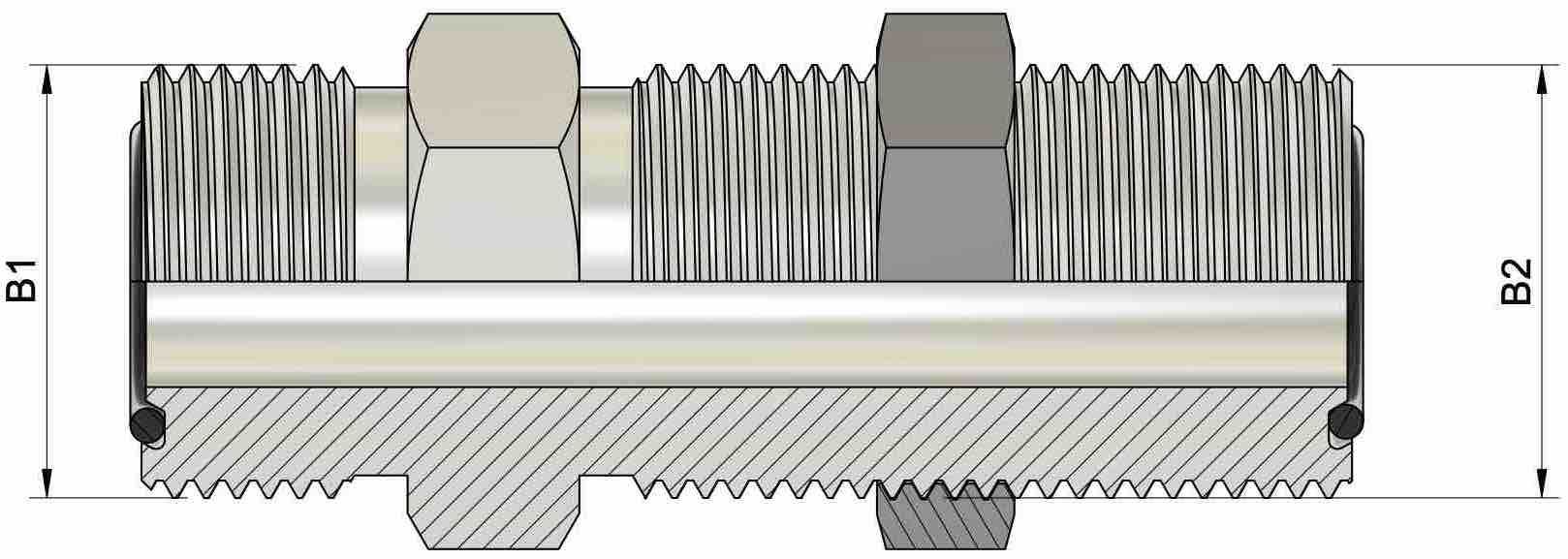

Legenda do rysunku technicznego
Rysunek techniczny znajduje się na dodatkowym zdjęciu w galerii produktu. Poniższe wartości dotyczą tego wariantu.
| B1 – gwint zewnętrzny | 9/16" |
| B2 – gwint zewnętrzny | 9/16" |
Rysunek jest schematem danej rodziny złączy.
