Trójnik GW/GZ/GZ 18×1,5 10S
Trójnik umożliwia wykonanie odgałęzienia w instalacji. Trzy przyłącza pozwalają połączyć przewody lub armaturę w jednym punkcie, na przykład przy rozbudowie obwodu albo doprowadzeniu medium do dodatkowego elementu. Układ gwintów określa, które części można zamontować na poszczególnych ramionach.
Budowa i sposób działania
Przelot i boczne odgałęzienie tworzą wspólny kanał. Trójnik sam w sobie nie dozuje przepływu ani nie ustala jego podziału między odbiorniki. Rzeczywisty przepływ w każdym ramieniu zależy od oporów instalacji i zastosowanych elementów sterujących.
Parametry wariantu
- Oznaczenie produktu: *TMABBS-18X1,5-10S
- Typ gwintu 1: gwint wewnętrzny
- Typ gwintu 2: gwint zewnętrzny
- Typ gwintu 3: gwint zewnętrzny
- Rodzaj uszczelnienia 1: 10S typ ciężki – stożek 24 stopnie
- Rodzaj uszczelnienia 2: 10S typ ciężki – stożek 24 stopnie
- Rodzaj uszczelnienia 3: 10S typ ciężki – stożek 24 stopnie
- Rozmiar: M 18×1,5
Zastosowanie
Połączenie tego typu stosuje się tam, gdzie potrzebne jest rozgałęzienie bez wykonywania dodatkowego bloku przyłączeniowego. Przy wymianie istotne jest rozmieszczenie gwintów zewnętrznych i wewnętrznych, ponieważ nawet identyczne rozmiary nominalne mogą występować w innym układzie ramion.
Dobór i montaż
Przed montażem sprawdź wszystkie trzy przyłącza, nie tylko główny przelot. Zachowaj zgodność gwintów i powierzchni uszczelniających. Ustawienie bocznego wyjścia powinno umożliwiać ułożenie przewodu bez skręcenia i nadmiernego zginania przy samej końcówce.

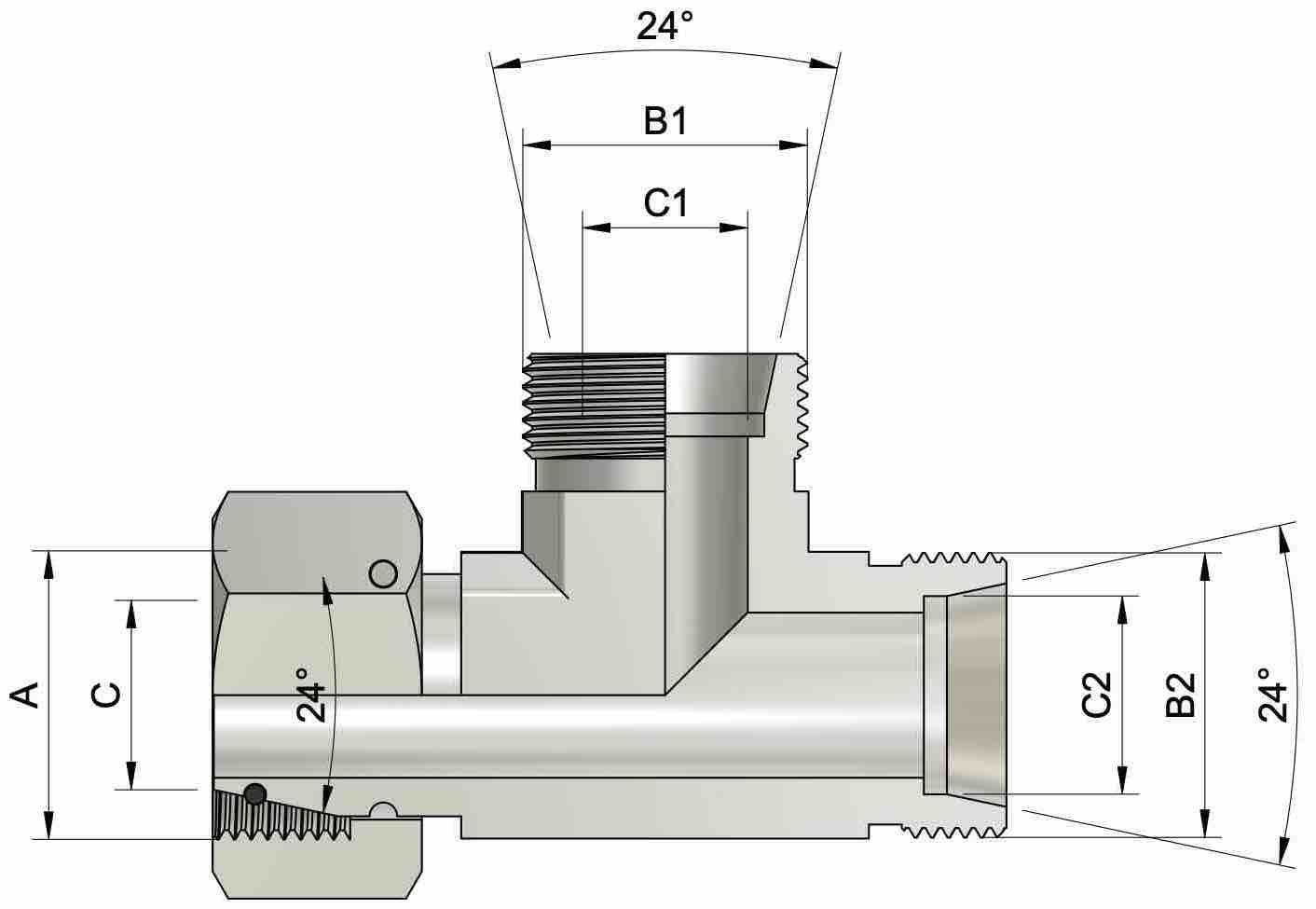

Legenda do rysunku technicznego
Rysunek techniczny znajduje się na dodatkowym zdjęciu w galerii produktu. Poniższe wartości dotyczą tego wariantu.
| A – gwint wewnętrzny | M18×1,5 |
| B1 – gwint zewnętrzny | M18×1,5 |
| B2 – gwint zewnętrzny | M18×1,5 |
Rysunek jest schematem danej rodziny złączy.
