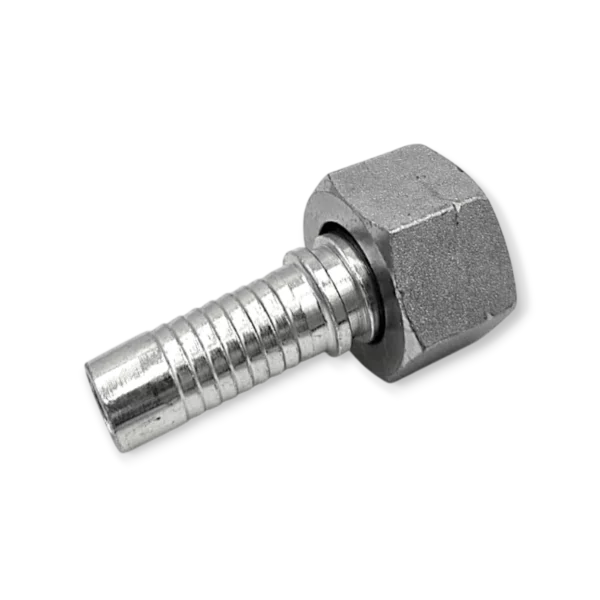

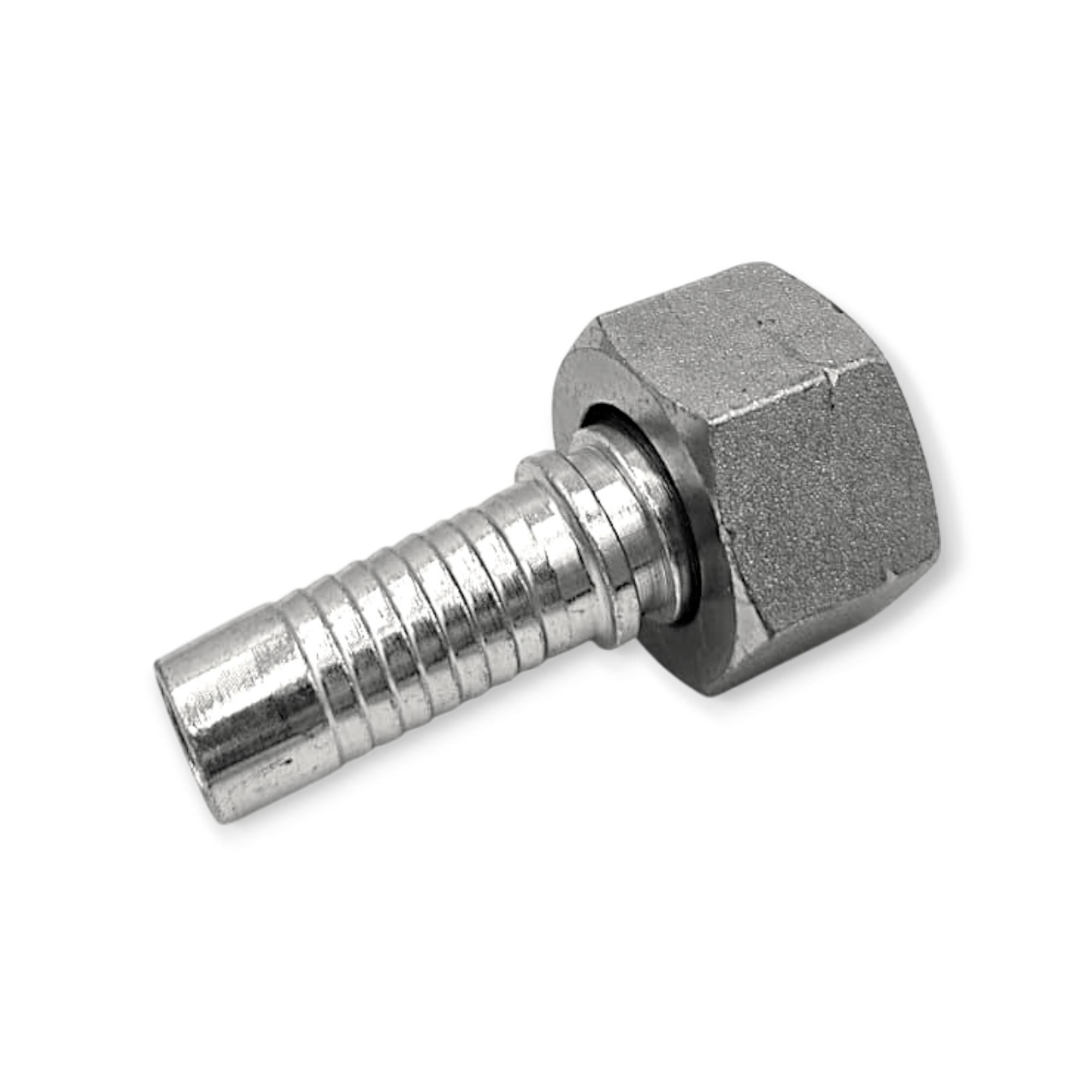

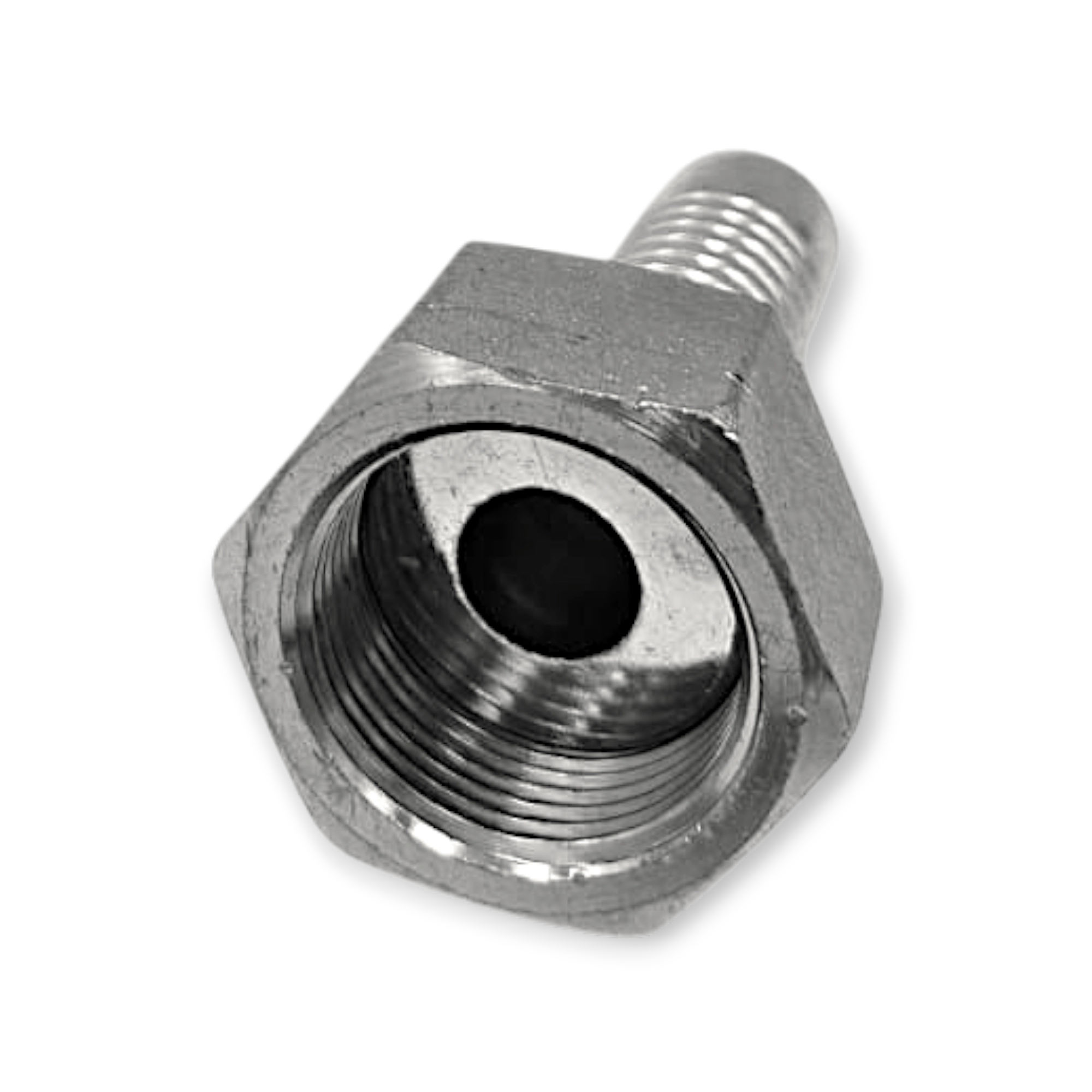

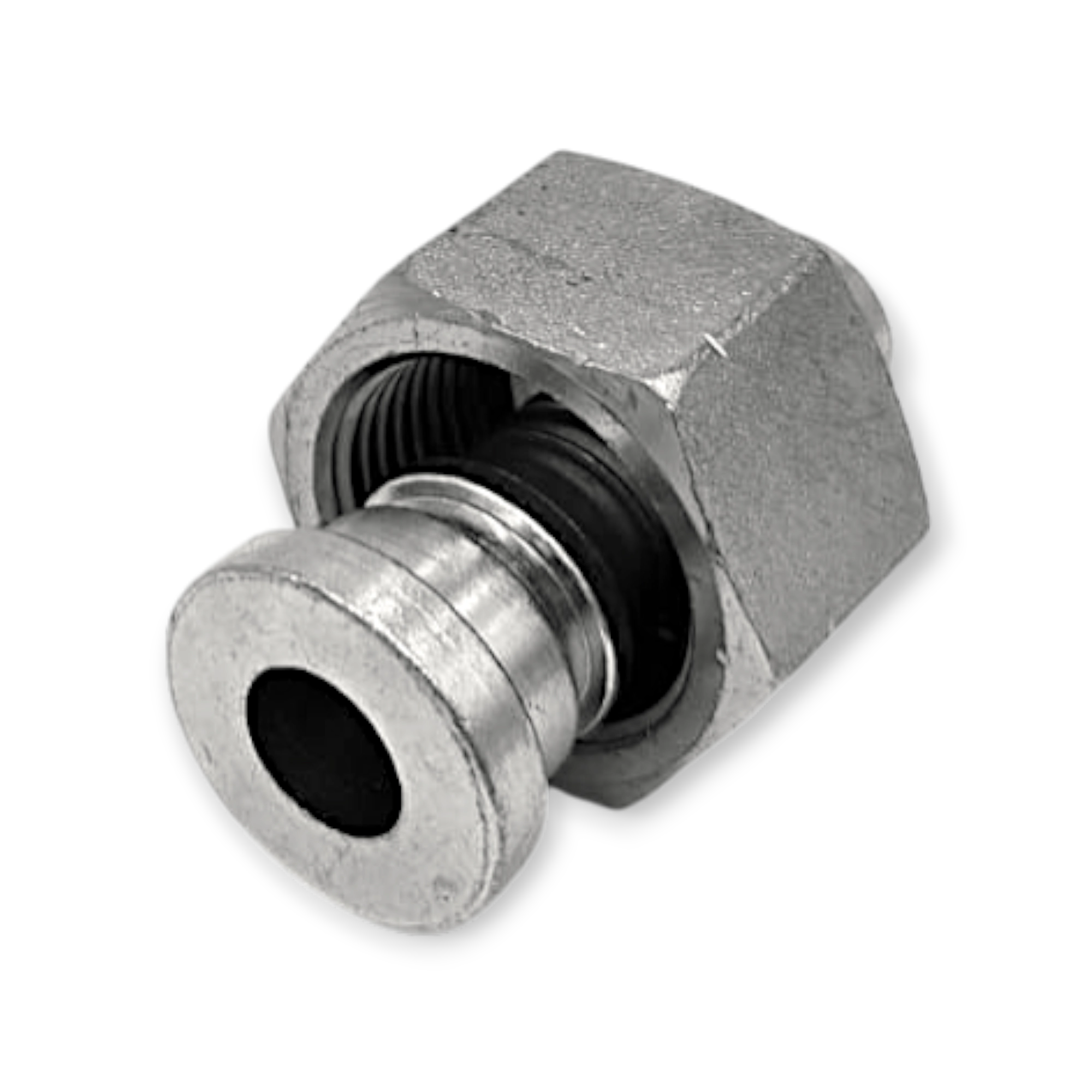

Końcówka hydrauliczna DKR DN25 GW C11 1" BSP FL
To zakończenie służy do wykonania elastycznego przewodu hydraulicznego. Część wężowa jest mocowana przez zakucie z odpowiednią tuleją, a przyłącze łączy gotowy przewód z dopasowanym elementem instalacji. Pozwala wykonać przewód o potrzebnej długości i kierunku wyprowadzenia.
Budowa i sposób działania
DN określa wielkość strony przeznaczonej do węża. Oznaczenie gwintu i wykonanie powierzchni uszczelniającej opisują drugą stronę końcówki. Przy wymianie trzeba więc porównać dwa odrębne połączenia, nawet gdy w ich oznaczeniach występuje podobna liczba.
Ten wariant ma uszczelnienie płaskie. Trzeba zestawić go z przyłączem o odpowiedniej przylgni i właściwym elementem uszczelniającym. Końcówka z takim samym gwintem, lecz stożkowym uszczelnieniem, nie jest automatycznym zamiennikiem.
Parametry wariantu
- Oznaczenie produktu: *25-DKR-1"-FL
- Wersja: Prosta
- Typ gwintu 1: gwint wewnętrzny
- Rozmiar: 1"
- Średnica nominalna węża DN: 25
Zastosowanie
Końcówki tego rodzaju wykorzystuje się przy wykonywaniu i naprawie przewodów zasilających siłowniki, rozdzielacze oraz inne odbiorniki hydrauliczne. O wyborze konkretnego wykonania decyduje przyłącze maszyny oraz budowa węża. Kształt zakończenia wpływa na prowadzenie przewodu i miejsce potrzebne przy montażu.
Dobór i montaż
Tuleję i średnicę zacisku dobierz według tabel właściwych dla zestawu wąż-końcówka-tuleja. Po zakuciu przewód powinien zachować wymagany promień gięcia i nie być skręcony. Parametry pracy gotowego przewodu wynikają z dopuszczeń wszystkich elementów zestawu oraz prawidłowego wykonania zakucia.
