Opis
Złącze metryczne GZ/GZ 12×1,5 06L /12×1,5 06L
Przyłącze służy do połączenia dopasowanych elementów instalacji hydraulicznej. Stosuje się je przy zestawianiu przewodów, armatury i portów urządzeń, gdy potrzebne jest połączenie o podanych rozmiarach i układzie gwintów. Wariant dobiera się osobno do każdej strony instalacji.
Budowa i sposób działania
Gwint utrzymuje elementy połączenia, natomiast szczelność zależy również od właściwej powierzchni przylegania i uszczelki przewidzianej dla danego wykonania. Oznaczenia GZ i GW określają odpowiednio gwint zewnętrzny i wewnętrzny. Podobna średnica nie wystarcza do potwierdzenia zgodności różnych systemów.
Parametry wariantu
- Oznaczenie produktu: *ZZMZM-12X1,5-CH17
- Wersja: Prosta
- Typ gwintu 1: gwint zewnętrzny
- Typ gwintu 2: gwint zewnętrzny
- Rozmiar: 12×1,5 06L /12×1,5 06L, ch17
Zastosowanie
Taki element pomaga dopasować przyłącza podczas budowy lub serwisu układu. Można go wykorzystać w miejscu, w którym rozmiary i standardy obu połączeń odpowiadają specyfikacji. Przy planowaniu montażu warto uwzględnić miejsce na klucz oraz wyprowadzenie współpracującego przewodu.
Dobór i montaż
Porównaj średnicę i skok każdego gwintu oraz rodzaj uszczelnienia po obu stronach. Montuj na czystych, nieuszkodzonych powierzchniach, bez naprężania przewodu. Dobór uszczelniacza i momentu dokręcenia powinien odpowiadać wykonaniu przyłącza; nie każda złączka uszczelnia się bezpośrednio na zwojach gwintu.

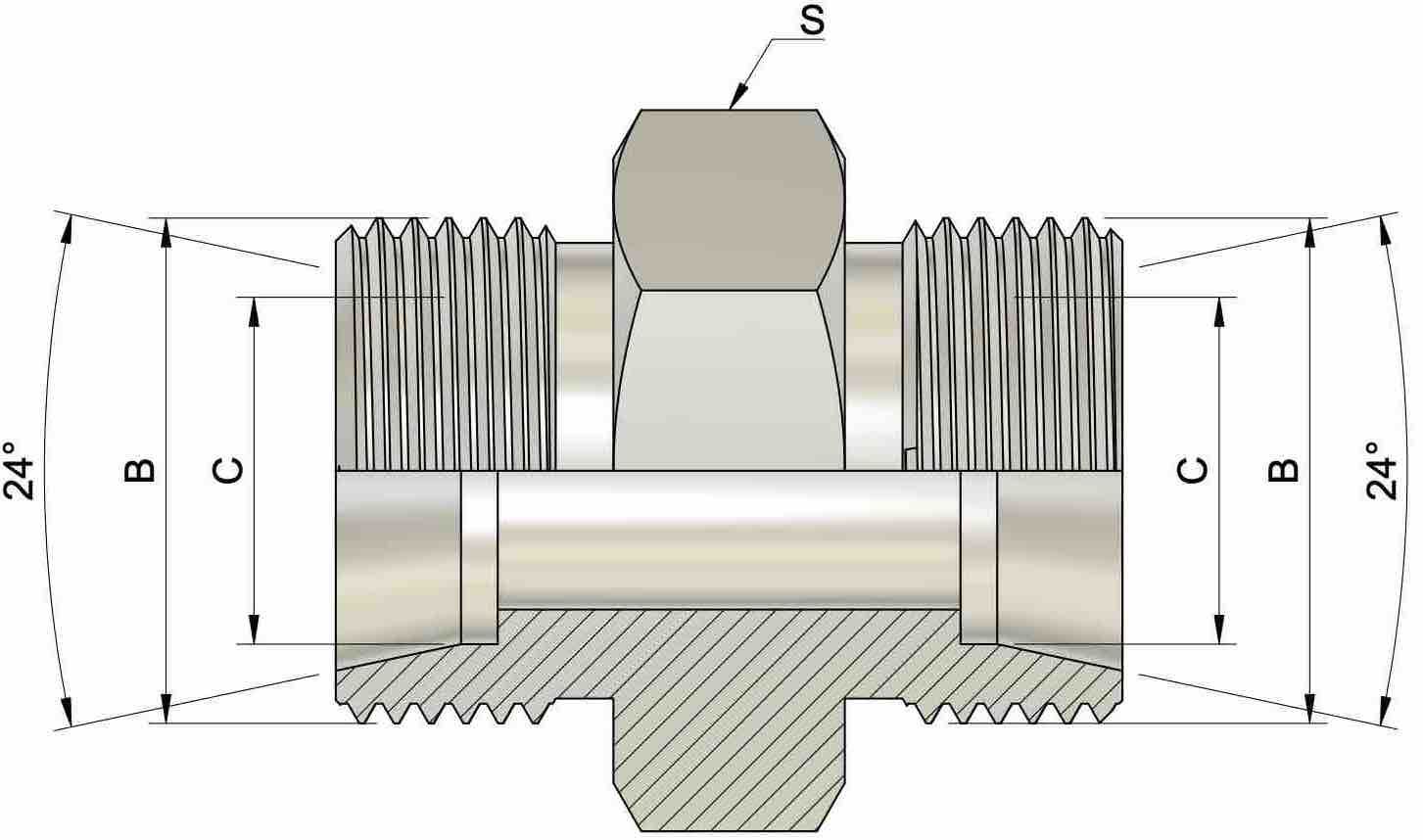

Legenda do rysunku technicznego
Rysunek techniczny znajduje się na dodatkowym zdjęciu w galerii produktu. Poniższe wartości dotyczą tego wariantu.
| B – gwint zewnętrzny | M12×1,5 |
| C – średnica rury / seria | 6 mm, seria L |
Rysunek jest schematem danej rodziny złączy.
