Opis
Przyłącze metryczne GZ/GZ 24×1,5 16S/24×1,5 16S
Przyłącze służy do połączenia dopasowanych elementów instalacji hydraulicznej. Stosuje się je przy zestawianiu przewodów, armatury i portów urządzeń, gdy potrzebne jest połączenie o podanych rozmiarach i układzie gwintów. Wariant dobiera się osobno do każdej strony instalacji.
Budowa i sposób działania
Gwint utrzymuje elementy połączenia, natomiast szczelność zależy również od właściwej powierzchni przylegania i uszczelki przewidzianej dla danego wykonania. Oznaczenia GZ i GW określają odpowiednio gwint zewnętrzny i wewnętrzny. Podobna średnica nie wystarcza do potwierdzenia zgodności różnych systemów.
Parametry wariantu
- Oznaczenie produktu: *PZMZM-24X1,5/24X1,5
- Wersja: Prosta
- Typ gwintu 1: gwint zewnętrzny
- Typ gwintu 2: gwint zewnętrzny
- Rozmiar: 24×1,5 16S/24×1,5 16S
- Rozmiar gwintu 2: M 24X1,5
Zastosowanie
Taki element pomaga dopasować przyłącza podczas budowy lub serwisu układu. Można go wykorzystać w miejscu, w którym rozmiary i standardy obu połączeń odpowiadają specyfikacji. Przy planowaniu montażu warto uwzględnić miejsce na klucz oraz wyprowadzenie współpracującego przewodu.
Dobór i montaż
Porównaj średnicę i skok każdego gwintu oraz rodzaj uszczelnienia po obu stronach. Montuj na czystych, nieuszkodzonych powierzchniach, bez naprężania przewodu. Dobór uszczelniacza i momentu dokręcenia powinien odpowiadać wykonaniu przyłącza; nie każda złączka uszczelnia się bezpośrednio na zwojach gwintu.

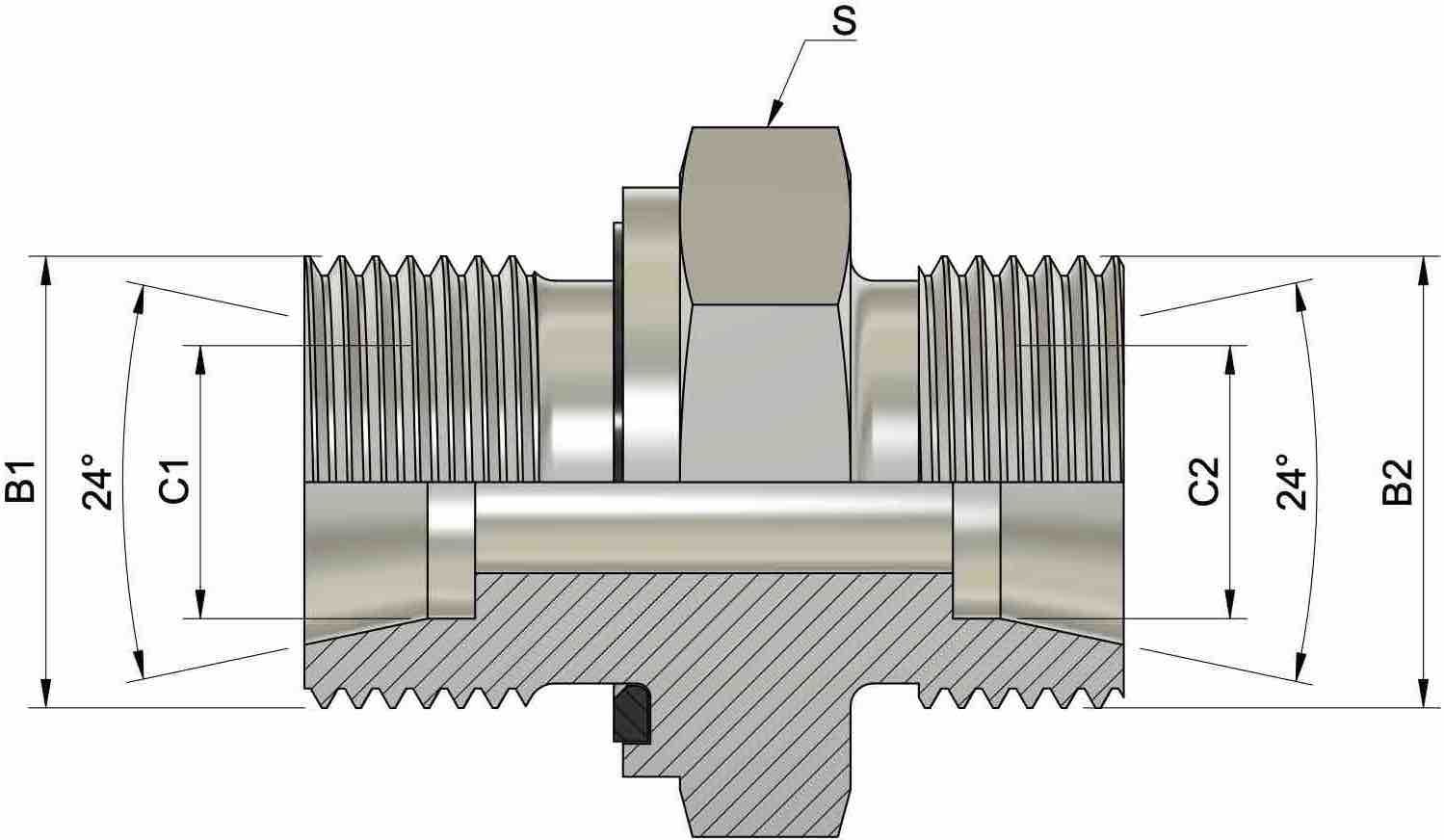

Legenda do rysunku technicznego
Rysunek techniczny znajduje się na dodatkowym zdjęciu w galerii produktu. Poniższe wartości dotyczą tego wariantu.
| B1 – gwint zewnętrzny | M24×1,5 |
| B2 – gwint zewnętrzny | M24×1,5 |
| C2 – średnica rury / seria | 16 mm, seria S |
Rysunek jest schematem danej rodziny złączy.
