Opis
Przyłącze UNF GZ/GZ 3/4"/ 3/4"
Przyłącze służy do połączenia dopasowanych elementów instalacji hydraulicznej. Stosuje się je przy zestawianiu przewodów, armatury i portów urządzeń, gdy potrzebne jest połączenie o podanych rozmiarach i układzie gwintów. Wariant dobiera się osobno do każdej strony instalacji.
Budowa i sposób działania
Gwint utrzymuje elementy połączenia, natomiast szczelność zależy również od właściwej powierzchni przylegania i uszczelki przewidzianej dla danego wykonania. Oznaczenia GZ i GW określają odpowiednio gwint zewnętrzny i wewnętrzny. Podobna średnica nie wystarcza do potwierdzenia zgodności różnych systemów.
Dla strony ze stożkiem JIC kąt 37° względem osi odpowiada kątowi pełnemu 74°. Uszczelnienie wymaga zgodnych powierzchni stożkowych. Oznaczenie UNF opisuje gwint, nie sam sposób uszczelnienia.
Parametry wariantu
- Oznaczenie produktu: *PZUZU-3/4/3/4
- Wersja: Prosta
- Typ gwintu 1: gwint zewnętrzny
- Typ gwintu 2: gwint zewnętrzny
- Rozmiar: 3/4"/ 3/4"
- Rodzaj uszczelnienia 2: stożek 74 stopnie
- Rodzaj uszczelnienia 1: o-ring ED
- Rozmiar gwintu 2: UNF 3/4"-16
Zastosowanie
Taki element pomaga dopasować przyłącza podczas budowy lub serwisu układu. Można go wykorzystać w miejscu, w którym rozmiary i standardy obu połączeń odpowiadają specyfikacji. Przy planowaniu montażu warto uwzględnić miejsce na klucz oraz wyprowadzenie współpracującego przewodu.
Dobór i montaż
Porównaj średnicę i skok każdego gwintu oraz rodzaj uszczelnienia po obu stronach. Montuj na czystych, nieuszkodzonych powierzchniach, bez naprężania przewodu. Dobór uszczelniacza i momentu dokręcenia powinien odpowiadać wykonaniu przyłącza; nie każda złączka uszczelnia się bezpośrednio na zwojach gwintu.

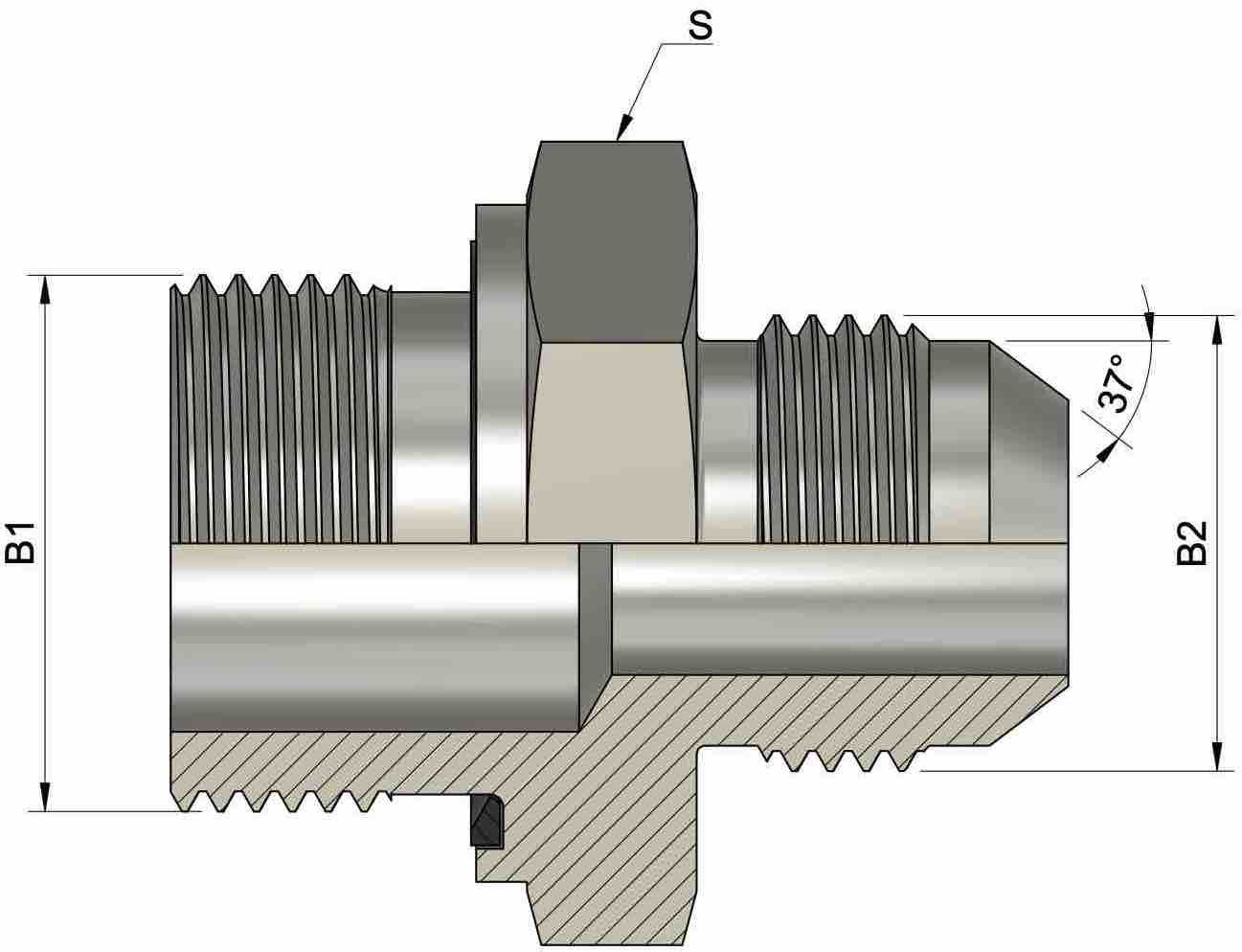

Legenda do rysunku technicznego
Rysunek techniczny znajduje się na dodatkowym zdjęciu w galerii produktu. Poniższe wartości dotyczą tego wariantu.
| B1 – gwint zewnętrzny | 3/4" |
| B2 – gwint zewnętrzny | 3/4" |
Rysunek jest schematem danej rodziny złączy.
