Opis

Kolanko hydrauliczne z nakrętką GW M22x1,5 15L / GZ M20x1,5 12S 90 stopni

Złączka kątowa zmienia kierunek połączenia pomiędzy przewodem a przyłączem instalacji. Pozwala wyprowadzić przewód w stronę, w której jest dostępne miejsce, bez wymuszania ciasnego zagięcia tuż przy końcówce. Rozmiary i układ gwintów określają sposób jej zestawienia z pozostałą armaturą.

Budowa i sposób działania

Gwint utrzymuje elementy połączenia, natomiast szczelność zależy również od właściwej powierzchni przylegania i uszczelki przewidzianej dla danego wykonania. Oznaczenia GZ i GW określają odpowiednio gwint zewnętrzny i wewnętrzny. Podobna średnica nie wystarcza do potwierdzenia zgodności różnych systemów.

Parametry wariantu

• Oznaczenie produktu: *KMLAB9022X1,520X1,5
• Typ gwintu 1: gwint wewnętrzny
• Typ gwintu 2: gwint zewnętrzny
• Wersja: Kątowa 90 stopni
• Wykonanie: Kątowe

Zastosowanie

Kątowe przyłącze jest przydatne przy portach skierowanych w stronę ramy, osłony lub sąsiedniego urządzenia. Wymiary korpusu wpływają na odstęp przewodu od przeszkód. Przy wyborze trzeba też przewidzieć miejsce na dokręcenie złącza i ustawienie współpracującej końcówki.

Dobór i montaż

Porównaj średnicę i skok każdego gwintu oraz rodzaj uszczelnienia po obu stronach. Montuj na czystych, nieuszkodzonych powierzchniach, bez naprężania przewodu. Dobór uszczelniacza i momentu dokręcenia powinien odpowiadać wykonaniu przyłącza; nie każda złączka uszczelnia się bezpośrednio na zwojach gwintu.

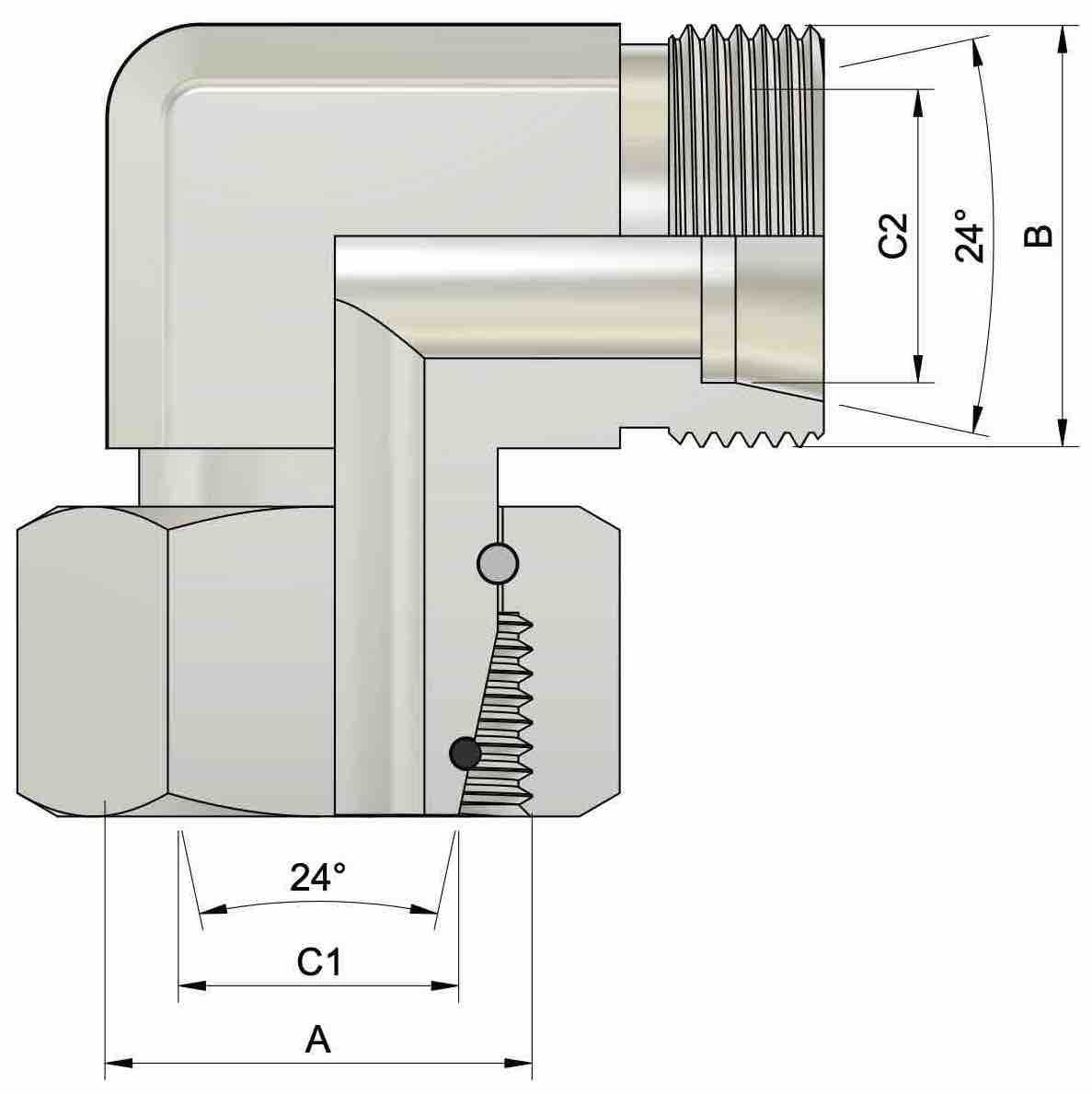

Legenda do rysunku technicznego

Rysunek techniczny znajduje się na dodatkowym zdjęciu w galerii produktu. Poniższe wartości dotyczą tego wariantu.

A – gwint wewnętrzny	M22×1,5
C1 – średnica rury / seria	15 mm, seria L
B – gwint zewnętrzny	M20×1,5
C2 – średnica rury / seria	12 mm, seria S

Rysunek jest schematem danej rodziny złączy.
