Opis

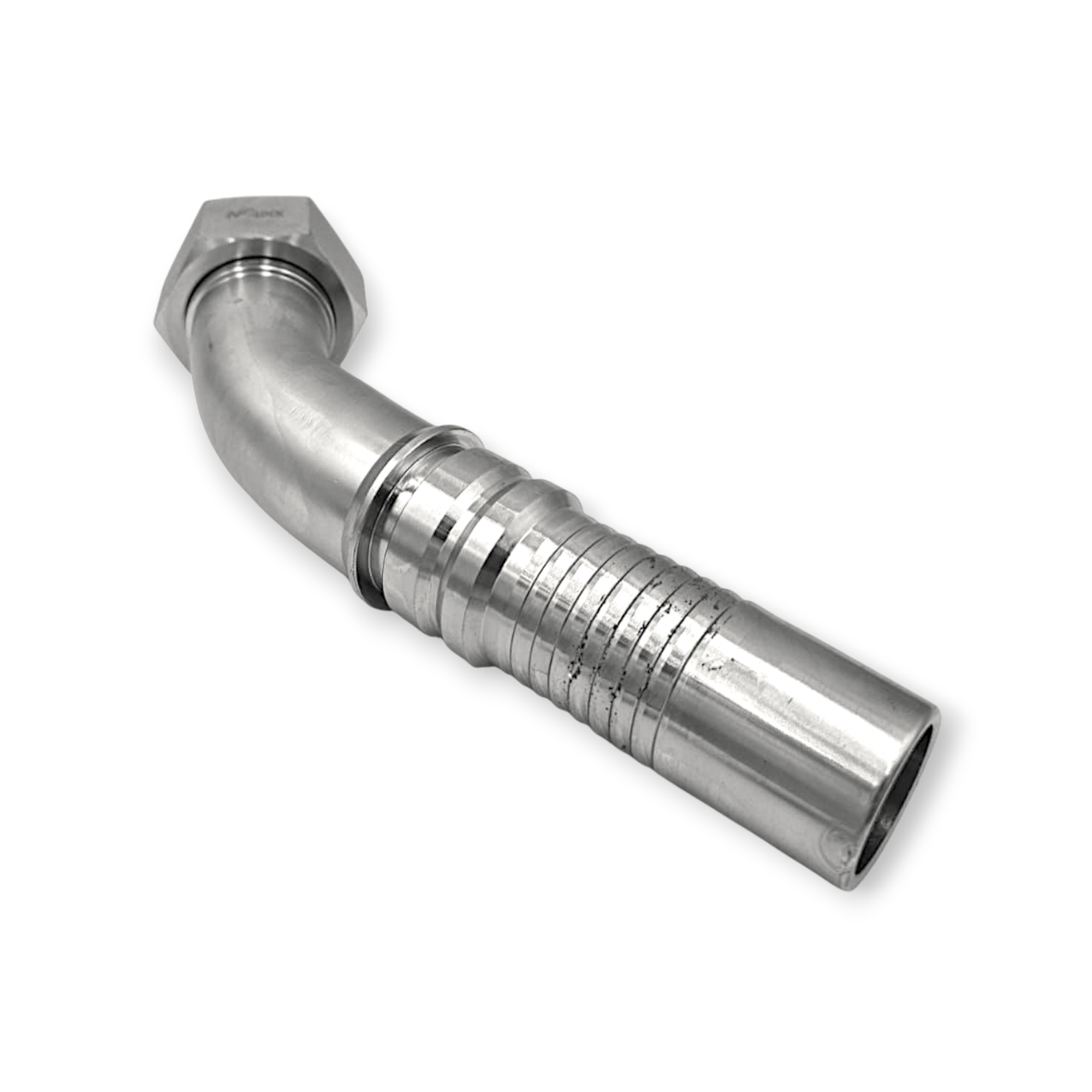

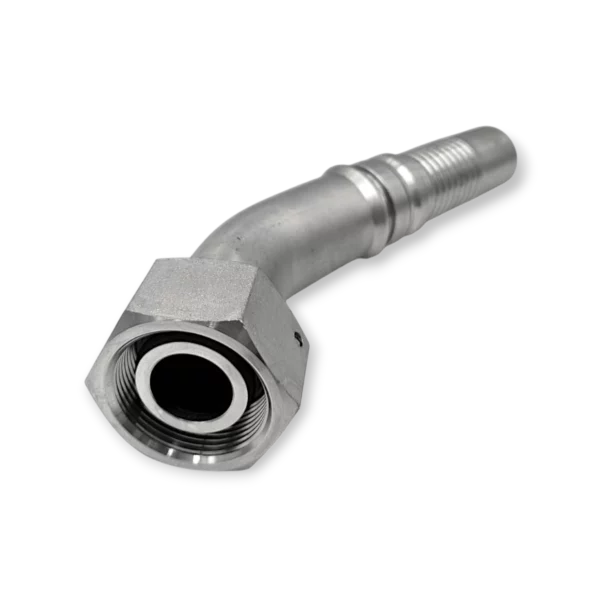

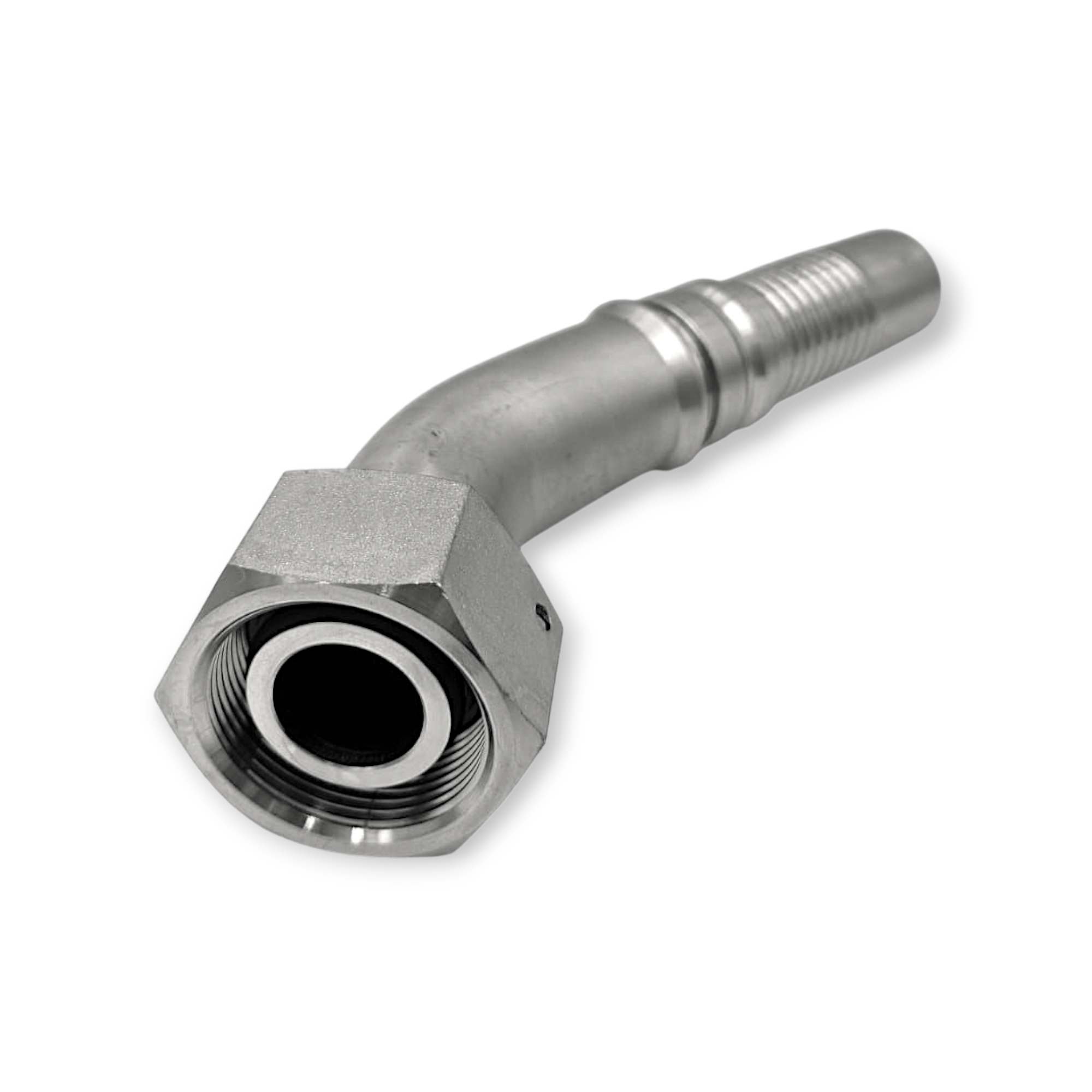

Końcówka interlock DKOS45 DN32 P55 GW M42x2 30S SH NF-LOCK
To zakończenie służy do wykonania elastycznego przewodu hydraulicznego. Część wężowa jest mocowana przez zakucie z odpowiednią tuleją, a przyłącze łączy gotowy przewód z dopasowanym elementem instalacji. Pozwala wykonać przewód o potrzebnej długości i kierunku wyprowadzenia.
Budowa i sposób działania
DN określa wielkość strony przeznaczonej do węża. Oznaczenie gwintu i wykonanie powierzchni uszczelniającej opisują drugą stronę końcówki. Przy wymianie trzeba więc porównać dwa odrębne połączenia, nawet gdy w ich oznaczeniach występuje podobna liczba.
Wykonanie DKOS ma metryczny gwint wewnętrzny i uszczelnienie na stożku 24° z O-ringiem. Należy do serii ciężkiej S. Nakrętka dociska właściwe powierzchnie połączenia. Oznaczenie serii przyłącza nie jest średnicą nominalną węża.
Wykonanie kątowe 45° zmienia kierunek wyprowadzenia przewodu przy przyłączu. Ustawienie końcówki należy zaplanować przed zakuciem, aby po montażu wąż nie był skręcony.
Parametry wariantu
- Oznaczenie produktu: *SH-32-DKOS45-42X2
- Wersja: kątowa 45 stopni
- Typ gwintu 1: gwint wewnętrzny
- Rozmiar: M 42×2
- Seria przyłącza: 30S
- Średnica nominalna węża DN: 32
- Kąt końcówki: 45°
Zastosowanie
Końcówki tego rodzaju wykorzystuje się przy wykonywaniu i naprawie przewodów zasilających siłowniki, rozdzielacze oraz inne odbiorniki hydrauliczne. O wyborze konkretnego wykonania decyduje przyłącze maszyny oraz budowa węża. Kształt zakończenia wpływa na prowadzenie przewodu i miejsce potrzebne przy montażu.
Dobór i montaż
Tuleję i średnicę zacisku dobierz według tabel właściwych dla zestawu wąż-końcówka-tuleja. Po zakuciu przewód powinien zachować wymagany promień gięcia i nie być skręcony. Parametry pracy gotowego przewodu wynikają z dopuszczeń wszystkich elementów zestawu oraz prawidłowego wykonania zakucia.
